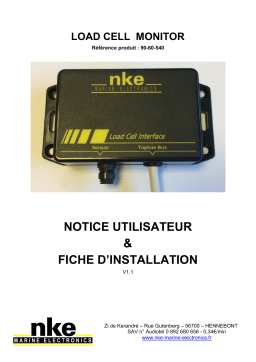

nke Marine Electronics Load cell monitor

Manuels et Guides de l'Utilisateur pour nke Marine Electronics Load cell monitor. Nous avons trouvé 1 manuels pour téléchargements gratuits Manuel utilisateur

Vous trouverez ci-dessous de brèves informations pour le Moniteur de Cellule de Charge 90-60-540. Il permet de mesurer la tension d'étai via un capteur de pont de jauge, transmettant les données sur le bus Topline. Configurables via le logiciel Toplink, jusqu'à 8 canaux dynamiques pour capteurs custom sont disponibles. L'appareil offre une sortie NMEA, une configuration de pente et d'offset, et divers formats d'affichage.

Fonctionnalités clés

  • Interface de mesure de pont de jauge pour bus Topline
  • Mesure de tension d'étai via axe instrumenté
  • 8 canaux dynamiques configurables pour capteurs custom
  • Configuration via logiciel Toplink
  • Sortie NMEA 0183
  • Configuration de la pente et de l'offset
  • Formats d'affichage variés

Des pages: 15 nke Marine Electronics Load cell monitor Manuel utilisateur

Marque: nke Marine Electronics Taille: 1 MB

La langue(s): Français

Ouvrir le manuel

Réponses et questions fréquentes

Comment configurer le Load cell Monitor en mode canal dynamique ?
Il est nécessaire de paramétrer le mouchard Cfg_VDiff de 2 à 9 suivant le canal utilisé.
Comment configurer la pente ?
Pour configurer la pente il faut modifier le mouchard Pente_VDiff qui est à zéro sortie d’usine, c'est-à-dire désactivé. Cette pente peut être réglée au dixième. Elle correspond au calcul du gain par rapport à la sensibilité du capteur.
Comment configurer l'offset ?
Pour configurer l’offset il faut modifier le mouchard Offset_VDiff qui est à zéro sortie d’usine c'est-à-dire désactivé. Cet offset peut être réglé au dixième en positif et négatif.
Comment afficher la donnée, le label et l'unité avec un processor HR et Load Cell monitor programmé en canal dynamique ?
Dans ce cas il est nécessaire de donner une adresse fixe (adresse afficheur) à l’interface Load cell monitor. Pour cela utiliser Toplink et entrer une adresse afficheur à la ligne : ADR_TOPLINE
