Spirax Sarco FR 75/M

Manuels et Guides de l'Utilisateur pour Spirax Sarco FR 75/M. Nous avons trouvé 1 manuels pour téléchargements gratuits Manual

Vous trouverez ci-dessous de brèves informations pour FR20/M, FR35/M et FR75/M. Ces filtres-régulateurs pour air comprimé sont conçus pour maintenir une pression d'air stable et propre. Ils sont équipés d'un manomètre pour une lecture facile de la pression et sont adaptés à différentes plages de réglage. L'installation doit se faire en position verticale, et l'entretien régulier, comme le nettoyage du filtre, est essentiel pour garantir une performance optimale.

Fonctionnalités clés

  • Plage de réglage ajustable
  • Pression d'alimentation jusqu'à 15 bar
  • Raccordements normalisés (1/4 NPT pour l'air, 1/8 NPT pour le manomètre)
  • Construction robuste avec des matériaux de qualité (acier chromé, laiton)
  • Températures ambiantes de fonctionnement: -55°C à +65°C
  • Élément filtrant en quartz poreux pour une filtration efficace
  • Montage vertical facile

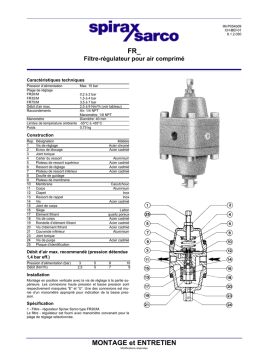

Des pages: 4 Spirax Sarco FR 75/M Manual

Marque: Spirax Sarco Taille: 240 KB

La langue(s): Français

Ouvrir le manuel

Réponses et questions fréquentes

Comment nettoyer l'élément filtrant?
Déposer le carter du filtre (21) en dévissant les vis inférieures (18). Dévisser la vis du filtre (20) et déposer l’élément filtrant (17). Le filtre peut être nettoyé en le rinçant dans un solvant et en le soufflant à l’air comprimé à partir de l’intérieur.
Comment remplacer la membrane?
Dévisser la vis de réglage (1) jusqu’à détente complète du ressort. Dévisser les vis supérieures et déposer le carter du ressort (4). Déposer le disque du ressort (5), le ressort de réglage (6) et la membrane (10). Monter la nouvelle membrane avec le disque dirigé vers le haut et remonter le filtre - régulateur.
Quel est le sens de montage du filtre-régulateur?
Montage en position verticale avec la vis de réglage à la partie supérieure. Les connexions haute pression et basse pression sont respectivement marquées “E” et “U”.
