Nordson EFD 754V-SS

Manuels et Guides de l'Utilisateur pour Nordson EFD 754V-SS. Nous avons trouvé 1 manuels pour téléchargements gratuits Manual

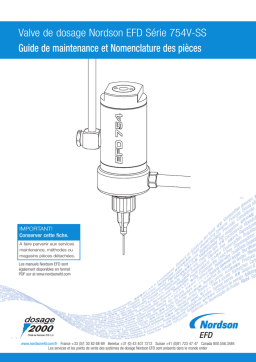

Vous trouverez ci-dessous de brèves informations pour Série 754V-SS 754V-SS. Ce guide fournit des instructions détaillées pour le montage et le démontage des valves, ainsi que des informations sur le joint torique du piston et du corps de valve. Il inclut également des conseils de dépannage pour résoudre les problèmes courants tels que l'absence d'écoulement de produit, la formation de gouttes après la fermeture de la valve, les fuites et la lenteur de la valve.

Fonctionnalités clés

  • Procédure de montage et de démontage de la chambre de fluide
  • Instructions pour le remplacement du diaphragme
  • Procédure de remplacement du joint torique du piston et du corps de valve
  • Tableau de dépannage pour diagnostiquer et résoudre les problèmes courants.
  • Nomenclature des pièces détaillée.

Des pages: 4 Nordson EFD 754V-SS Manual

Marque: Nordson EFD Taille: 388 KB

La langue(s): Français

Ouvrir le manuel

Réponses et questions fréquentes

Que faire si la valve ne s'ouvre pas ?
Vérifiez que la pression de commande est d'au moins 4,8 bars (70 psi) et que la pression du réservoir est suffisante. Assurez-vous que l'aiguille n'est pas bouchée et que le réglage de la valve est ouvert. Nettoyez aussi le corps de valve si du produit s'est solidifié dedans.
Pourquoi le produit goutte-t-il après la fermeture de la valve ?
Cela peut être dû à une pression excessive du réservoir (supérieure à 4,8 bars (70 psi)) ou à un diaphragme qui ne se ferme pas complètement à cause de dépôts ou d'usure. Remplacez le diaphragme si nécessaire.
Que faire en cas de fuite de produit entre la chambre de fluide et le diaphragme ?
Cela indique généralement un pli annulaire d'étanchéité endommagé ou une déformation de la chambre de fluide due à un couple de serrage excessif des vis de fixation. Remplacez la chambre de fluide.
Quelle est la cause d'une fuite de produit au niveau de l'orifice d'échappement air commande ?
Une fuite à cet endroit indique un diaphragme fissuré. Remplacez-le.
