Dometic SPX1200-T Replacing Control PCB
Manuels et Guides de l''Utilisateur pour Dometic SPX1200-T Replacing Control PCB. Nous avons trouvé 1 manuels pour téléchargements gratuits Mode d'emploi
Ci-dessous, vous trouverez de brèves informations pour SPX 1200-T. Ce manuel de service fournit des instructions détaillées pour le remplacement du circuit imprimé du climatiseur auxiliaire Dometic SPX 1200-T. Il inclut des consignes de sécurité importantes et la liste des outils recommandés pour effectuer la réparation. Suivez les étapes illustrées pour démonter, remplacer et remonter le circuit imprimé en toute sécurité.
Fonctionnalités clés
Instructions détaillées pour le remplacement du circuit imprimé
Liste des outils recommandés
Consignes de sécurité importantes
Étapes illustrées pour un démontage et remontage sécurisés
Couple de serrage spécifié pour les vis et écrous

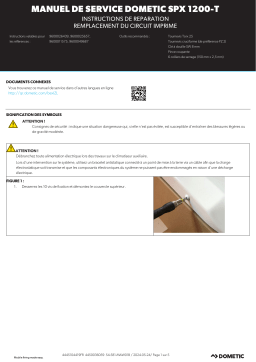

Des pages: 5 Dometic SPX1200-T Replacing Control PCB Mode d'emploi
Marque: Dometic Taille: 650 KB
La langue(s): Français
Ouvrir le manuelRéponses et questions fréquentes
Quels outils sont recommandés pour remplacer le circuit imprimé?
Les outils recommandés sont un tournevis Torx 25, un tournevis cruciforme (de préférence PZ 2), une clé à douille SW 8 mm, une pince coupante et 6 colliers de serrage (150 mm x 2,5 mm).
Que dois-je faire avant de commencer les travaux sur le climatiseur auxiliaire?
Débranchez toute alimentation électrique et utilisez un bracelet antistatique connecté à un point de mise à la terre pour éviter d’endommager les composants électroniques.
Comment retirer le couvercle supérieur?
Desserrez les 10 vis de fixation et démontez le couvercle supérieur.
Y a-t-il des précautions à prendre lors du retrait des fiches du circuit imprimé?
Oui, certaines fiches sont dotées d’un dispositif de verrouillage qui doit être enfoncé lors du retrait du circuit imprimé.
Quel est le couple de serrage maximal pour les vis du câble de connexion?
Lors du montage du câble de connexion, serrez les 2 vis de fixation à un couple maximum de 3,5 Nm.
